因為波紋補償器的軸向剛度很小，所以管路內壓產生的軸向力常常影響管路系統的設計和使用。軸向力不受約束傳導至管路系統中的波紋膨脹節，叫作波紋膨脹節；軸向力受到某些機構或裝置的約束而不能傳導至波紋膨脹節上的，叫作平衡型波紋補償器。其中平衡型波紋膨脹節又分為阻尼式和吸收式兩種：采用拉桿、鉸鏈等構件阻止軸向力傳導的波紋膨脹節，為阻尼式；利用工作壓力自身來實現平衡的波紋膨脹節，為吸收式。

　　軸向型（包括軸向類型的內壓式、直埋式、外壓式、一次性補償式）；鉸鏈式（可分為平面鉸鏈型、萬向鉸鏈型、、復式鉸鏈型）；拉桿橫向型（大拉桿橫向型、小拉桿橫向型）；壓力平衡型（直管壓力平衡型、曲管壓力平衡型、旁通直管壓力平衡型）。

　　1.軸向型波紋補償器只補償軸向位移施加在波紋膨脹節上的總位移，是通過所有的波紋均勻變形而吸收的。

　　2.鉸鏈式波紋補償器波紋管以一側均勻伸長，另一側均勻收縮來吸收純角位移。

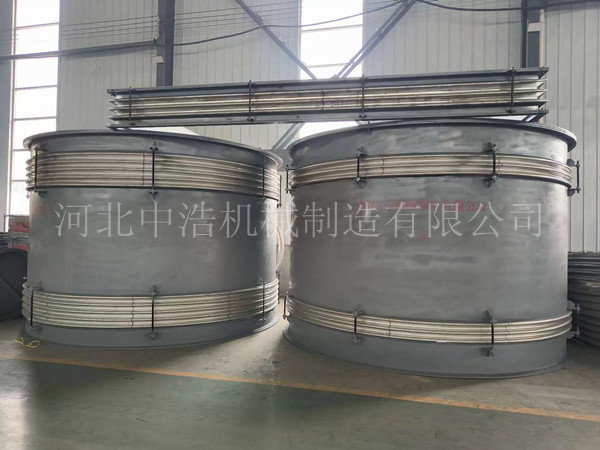

　　3.拉桿橫向型波紋補償器可以吸收橫向、橫向和軸向的組合位移。

　　4.壓力平衡型波紋補償器可以吸收內壓推力。



　　波紋補償器的橫向位移實際上是一種特殊形式的角位移，與純角度位移不同的是橫向位移在波紋管上所形成的位移分布是不均勻的。

　　波紋補償器采用奧氏體不銹鋼材料或按用戶要求的材料制造，具有優良的柔軟性，用以補償和吸收振動、降低噪聲、消除管道間或管道與設備間的機械位移等。因其用途不同而選擇不同的金屬材料，因其材質不同，所加工制作的矩形金屬補償器性能及用途也有所不同。

　　波紋補償器用于電站煙風道，采用矩形截面，管道中單個膨脹節承受二維方向位移，由2個膨脹節組成的肘接管道可承受三維方向位移。

　　波紋補償器如何選型：

　　1、用戶根據管系熱位移選定膨脹節后，至少還得提供管內的流通介質，煙風道的設計壓力，運行時的溫度，煙風道橫截面的外形尺寸（長、寬）所選用的波形（直角波、圓角波）和波數/長度/補償量，以便我們進行膨脹節的結構設計和制造；

　　2、推薦每波允許膨脹量：全高型△α=±24mm，半高型△α=±12mm；

　　3、擋灰板：對風道或少塵的管道可以不采用，對多塵的煙道應采用檔灰板；

　　4、為減少波紋補償器的波節數，應考慮冷拉50%。
