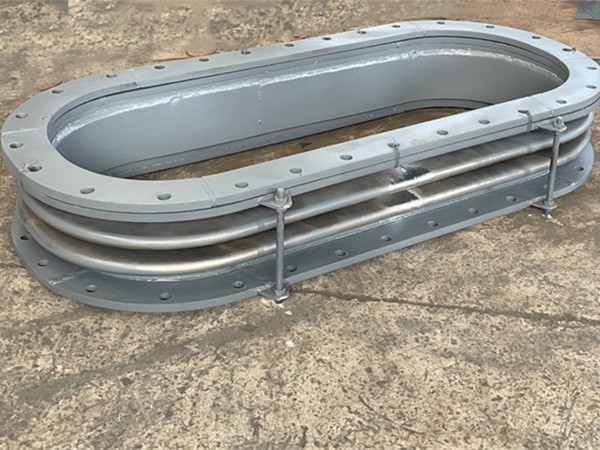

橢圓型不銹鋼補償器由一個橢圓型的波紋管和兩端法蘭及耳片拉桿螺栓組成。橢圓型不銹鋼補償器通過波紋管的柔韌性變形以達到吸收管道因溫差引起的膨脹量，同時吸收管線的軸向位移和少量的橫向位移、角向位移。

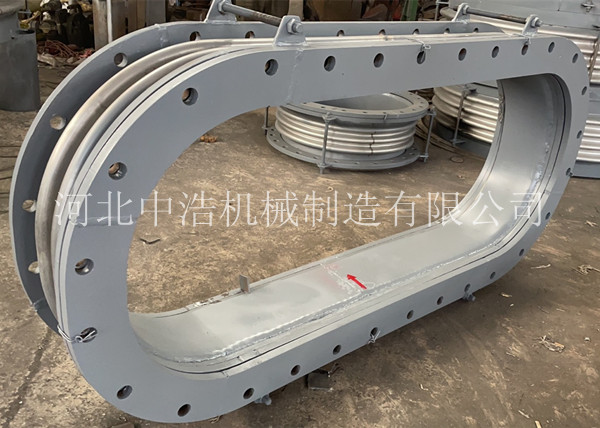

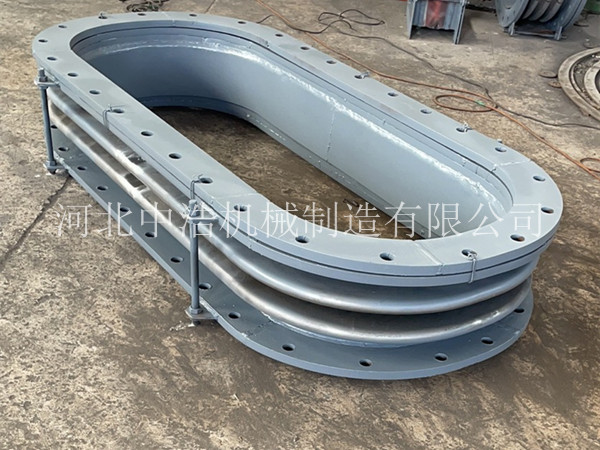

　　橢圓型不銹鋼補償器的連接形式有兩種，分別為焊接式和法蘭式。以下圖片是法蘭式的根據客戶要求并提供了配對法蘭以便安裝。



　　橢圓型不銹鋼補償器的兩側焊接的有耳片和拉桿，主要是運輸過程中的剛性支撐或作補償器預變性調整用，它不是承力件。橢圓型不銹鋼補償器內裝有導流筒，所以導流筒方向應與管道中介質的流向一致（一般會在內部標有流向標志）；現場安裝完成后，橢圓型不銹鋼補償器小拉桿要拆除或是把兩端的螺母擰松；為了減少管架受力，橢圓型不銹鋼補償器在安裝前如需進行預拉伸、與壓縮操作，需在訂購補償器時提出，不可私自操作。
