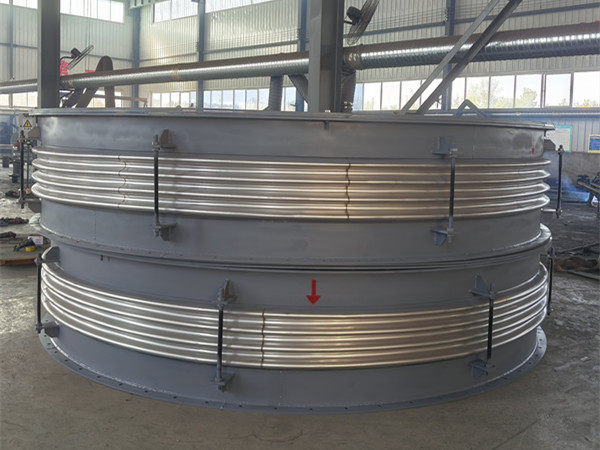

通用型波紋膨脹節
通用型波紋膨脹節河北中浩廠家盡心盡力為您生產。通用膨脹節，通用型波紋膨脹節正常發揮作用，不給工程造價帶來不必要的成本預算。為了讓客戶_時間買到型號正確的通用膨脹節。
產地：河北省泊頭市
供應商：河北中浩機械制造有限公司
通用型波紋膨脹節詳細內容介紹
中浩生產通用型波紋膨脹節，通用膨脹節的老牌廠家，我們具有雄厚的生產實力和生產隊伍，生產的產品質量均達到相關質檢部門的檢測。歡迎新老客戶來電咨詢！我們將竭誠為您服務！
通用型波紋膨脹節具有優良的柔軟性、耐 高溫、耐 腐蝕的特性，因此相較于其它軟管在壽命上會高出很多。隨著工業的發展，通用型波紋膨脹節的需求量會越來越大。
通用型波紋膨脹節輪廓的彈性特點決定了軟管具有良好的柔軟性和抗耐用性，因此很容易吸收各種運動變形的循環載荷，對補償大位移量有很好的幫助。
通用型波紋膨脹節輪廓的彈性特點決定了軟管具有良好的柔軟性和抗耐用性，因此很容易吸收各種運動變形的循環載荷，對補償大位移量有很好的幫助。
因此一般都采用薄壁的無縫或眾焊不銹鋼鋼管經過高精度塑性加工成。網套則是軟管在安裝過程中的主要承壓件，對不銹鋼波紋管起保護作用。
現代工業管路中，通用型波紋膨脹節是一種高品質的柔性管道。用途廣泛，結構簡單實用。管件主要是由波紋管、網套和接頭組成:內管采用的是螺旋形或者是環形的薄壁不銹鋼波紋管;網套由不銹鋼絲或者鋼帶按照參數編織成的;接頭則要與客戶的相配。
| 公稱 通徑 DN mm |
計算疲勞破壞次 數下軸向補償量 Xomm |
補償量 | 剛度 | 有效 面積 A cm2 |
徑向 _ 外形 尺寸 Hmm |
接管端口 尺寸 doxS（mm） |
總長L （mm） |
總重W （kg） |
|||||||
| 1500 | 3000 | 15000 | 橫 向 Yomm |
角向 Yθ度 |
軸向 Kx N/mm |
橫向 KyN/mm |
角向 KθN x m/度 |
法蘭連接 | 法蘭 | 接管 | 法蘭 | 接管 | |||
| 80 | 30 | 25 | 18 | 6.4 | ±6.4 | 358 | 418 | 8.4 | 81 | 284 | φ89x4 | 244 | 344 | 10 | 3 |
| 37 | 32 | 22 | 10 | ±8 | 286 | 214 | 6.7 | 274 | 374 | 10 | 3 | ||||
| 100 | 33 | 28 | 20 | 3.6 | ±3.6 | 417 | 1471 | 14 | 121 | 304 | φ108x4 | 223 | 323 | 11 | 3 |
| 56 | 47 | 33 | 10 | ±8 | 250 | 318 | 8.5 | 287 | 387 | 13 | 5 | ||||
| 125 | 36 | 32 | 21 | 2.5 | ±4.4 | 408 | 2885 | 21 | 180 | 334 | φ133x4 | 216 | 318 | 13 | 4 |
| 65 | 58 | 38 | 8 | ±8 | 227 | 495 | 12 | 288 | 388 | 14 | 5 | ||||
| 150 | 48 | 41 | 27 | 2.5 | ±5 | 300 | 2889 | 20 | 257 | 364 | φ159x4.5 | 238 | 338 | 17 | 7 |
| 77 | 65 | 43 | 6.4 | ±8 | 188 | 705 | 23 | 298 | 398 | 18 | 8 | ||||
| 200 | 56 | 47 | 31 | 3.2 | ±5.3 | 288 | 3164 | 39 | 479 | 442 | φ219x6 | 244 | 344 | 25 | 17 |
| 84 | 70 | 46 | 7.2 | ±8 | 192 | 9938 | 26 | 298 | 340 | 27 | 20 | ||||
| 250 | 63 | 53 | 36 | 4.8 | ±5.3 | 588 | 4371 | 128 | 769 | 497 | φ273x8 | 309 | 409 | 38 | 22 |
| 95 | 80 | 53 | 10.8 | ±8 | 392 | 1295 | 85 | 387 | 487 | 43 | 27 | ||||
| 300 | 65 | 54 | 37 | 6.4 | ±5.8 | 830 | 4444 | 249 | 1105 | 547 | φ325x8 | 358 | 458 | 49 | 32 |
| 97 | 82 | 55 | 14 | ±5.8 | 553 | 1317 | 166 | 456 | 556 | 56 | 39 | ||||
| 350 | 72 | 60 | 40 | 6 | ±8 | 840 | 4829 | 309 | 1307 | 607 | φ377x10 | 387 | 487 | 73 | 46 |
| 107 | 90 | 61 | 14 | ±8 | 560 | 1431 | 206 | 499 | 599 | 82 | 55 | ||||
| 400 | 74 | 62 | 42 | 6 | ±5.2 | 918 | 6199 | 420 | 1611 | 685 | φ426x10 | 400 | 500 | 91 | 54 |
| 112 | 93 | 63 | 14 | ±7.8 | 612 | 1837 | 280 | 510 | 610 | 107 | 65 | ||||
| 450 | 82 | 69 | 46 | 4.8 | ±5.2 | 690 | 8210 | 379 | 1972 | 735 | φ478x10 | 389 | 489 | 111 | 68 |
| 124 | 103 | 68 | 10.8 | ±7.8 | 450 | 2433 | 253 | 459 | 589 | 121 | 78 | ||||
| 500 | 84 | 70 | 47 | 4.8 | ±4.6 | 728 | 9861 | 515 | 2445 | 790 | φ529x10 | 415 | 517 | 126 | 82 |
| 126 | 105 | 70 | 10.8 | ±6.9 | 485 | 2922 | 343 | 515 | 615 | 138 | 93 | ||||
| 600 | 86 | 72 | 48 | 4.8 | ±4 | 1468 | 20516 | 1477 | 3534 | 920 | φ630x10 | 458 | 558 | 167 | 127 |
| 129 | 108 | 72 | 10.8 | ±6 | 978 | 6078 | 985 | 658 | 758 | 181 | 141 | ||||
| 700 | 43 | 36 | 24 | 1.2 | ±1.7 | 3250 | 209896 | 4445 | 4717 | 1050 | φ720x10 | 346 | 446 | 267 | 160 |
| 85 | 72 | 48 | 4.8 | ±3.4 | 1625 | 26237 | 2222 | 466 | 566 | 285 | 178 | ||||
| 128 | 107 | 72 | 10.8 | ±5.1 | 1083 | 5831 | 1482 | 666 | 766 | 313 | 206 | ||||
| 800 | 42 | 35 | 24 | 0.8 | ±1.5 | 3555 | 382607 | 6122 | 5822 | 1165 | φ820x10 | 354 | 454 | 385 | 180 |
| 84 | 70 | 48 | 3.2 | ±3 | 1778 | 47826 | 3061 | 474 | 576 | 403 | 234 | ||||
| 168 | 141 | 96 | 12.8 | ±6 | 889 | 5678 | 1530 | 594 | 694 | 456 | 286 | ||||
| 900 | 58 | 49 | 33 | 1.6 | ±1.5 | 2657 | 182480 | 5921 | 7620 | 1186 | φ920x10 | 550 | 238 | ||
| 117 | 97 | 65 | 6.4 | ±3 | 1329 | 22810 | 2960 | 698 | 287 | ||||||
| 234 | 194 | 130 | 25.6 | ±6 | 664 | 2851 | 1480 | 1036 | 385 | ||||||
| 1000 | 58 | 46 | 28 | 1.2 | ±1.4 | 5540 | 495368 | 14861 | 9043 | 1286 | φ1020x10 | 552 | 278 | ||
| 115 | 92 | 56 | 4.6 | ±2.8 | 2770 | 61921 | 7431 | 692 | 348 | ||||||
| 230 | 184 | 112 | 19.2 | ±5.6 | 1385 | 7740 | 3715 | 1018 | 468 | ||||||
| 1100 | 62 | 50 | 30 | 0.8 | ±1.4 | 5140 | 806108 | 16122 | 11029 | 1386 | φ1120x10 | 550 | 301 | ||
| 124 | 99 | 60 | 3.2 | ±2.8 | 2570 | 100764 | 8061 | 690 | 364 | ||||||
| 248 | 198 | 120 | 12.8 | ±5.6 | 1285 | 12585 | 4031 | 1046 | 487 | ||||||
| 1200 | 62 | 50 | 30 | 0.8 | ±1.3 | 5435 | 925123 | 19927 | 12688 | 1486 | φ1220x14 | 550 | 378 | ||
| 124 | 99 | 60 | 3.2 | ±2.6 | 2718 | 115645 | 9963 | 692 | 464 | ||||||
| 248 | 198 | 120 | 12.8 | ±5.2 | 1359 | 14546 | 4982 | 1046 | 628 | ||||||
| 1300 | 47 | 37 | 22 | 0.4 | ±0.9 | 5385 | 1450200 | 22559 | 15066 | 1600 | φ1320x14 | 550 | 406 | ||
| 94 | 75 | 44 | 1.6 | ±1.8 | 2693 | 181275 | 11279 | 690 | 495 | ||||||
| 187 | 150 | 88 | 6.4 | ±3.6 | 1364 | 22659 | 5640 | 1046 | 678 | ||||||
| 1400 | 46 | 37 | 22 | 0.4 | ±0.8 | 5790 | 1688923 | 29556 | 17326 | 1700 | φ1420x14 | 550 | 433 | ||
| 92 | 74 | 44 | 1.6 | ±1.6 | 2895 | 211115 | 14778 | 690 | 530 | ||||||
| 184 | 147 | 88 | 6.4 | ±3.2 | 1448 | 26389 | 7389 | 1046 | 742 | ||||||
| 1500 | 46 | 36 | 22 | 0.4 | ±0.8 | 6090 | 1879309 | 32888 | 19384 | 1786 | φ1520x14 | 550 | 462 | ||
| 92 | 73 | 44 | 1.6 | ±1.6 | 3045 | 234914 | 16444 | 690 | 567 | ||||||
| 183 | 146 | 88 | 6.4 | ±3.2 | 1523 |
||||||||||
